Система-1К

«Система-1К» предназначена для поиска пострадавших людей в завалах зданий, дистанционный осмотр полостей завалов, определение состояния пострадавших путем их осмотра и беседы с ними, а также обследование конструкции завала для выбора оптимальной технологии его разбора.

Принцип работы

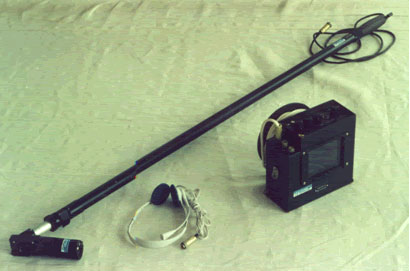

Основными элементами телевизионной системы поиска являются цветные видеокамера и видеомонитор. Возможна поставка с черно-белой камерой повышенной чувствительности. Конструктивно прибор состоит из двух частей - блока поиска и блока монитора, связь и управление между ними осуществляется по кабелю. Блок поиска включает датчик с видеокамерой, микрофоном и акустическим излучателем, раздвижную штангу и механизм управления поворотом датчика. Питание осуществляется от аккумулятора блока монитора. Блок монитора включает видеомонитор, аккумулятор и акустическую гарнитуру.

Обзор обследуемого пространства осуществляется:

• путем поворота датчика относительно оси штанги при помощи поворотной системы, размещаемой на концах штанги;
• путем поворота штанги вокруг своей оси.

При слабом освещении или при его отсутствии для цветной камеры применяется подсветка лампами накаливания, для черно-белой камеры - подсветка инфракрасными светодиодами. Источники подсветки размещаются на датчике, управление ее включением и дискретной регулировкой освещенности осуществляется с панели управления блока монитора. Электропитание системы поиска может осуществляться: от встроенной аккумуляторной батареи 12В/2,0 А-ч; от внешней автомобильной аккумуляторной батареи 12В; от сети 220В 50 Гц.

Состав комплекта поставки:

• Укладка № 1: (чемодан типа дипломат)
• Блок монитора
• Сетевой блок питания
• Зарядное устройство
• Сменные аккумуляторные батареи
• Акустическая гарнитура
• ЗИП
• Комплект соединительных кабелей
• Эксплуатационная документация

Технические характеристики

• Дальность обнаружения, т.е. расстояние между датчиком и объектом, при использовании штатной подсветки: не менее 1,5 м
• Угол обзора/поворота датчика: 40° х 40° / +-120°
• Минимальный диаметр отверстия для проникновения в завал: 45 мм
• Мин/макс длина раздвижной штанги: 1,4 - 2,5 м
• Дальность передачи телесигнала на открытой местности: 200-300м // 10 м
• Питание автономное и от сети: 12 В / 220 В 50 Гц
• Длительность работы от штатного аккумулятора: не менее 2-х часов
• Масса блока поиска: 1,6 кг
• Масса блока монитора: 2,7 кг
• Рабочий интервал температур без/и с использованием термобокса: 0…50° / -50°…+50 °С
