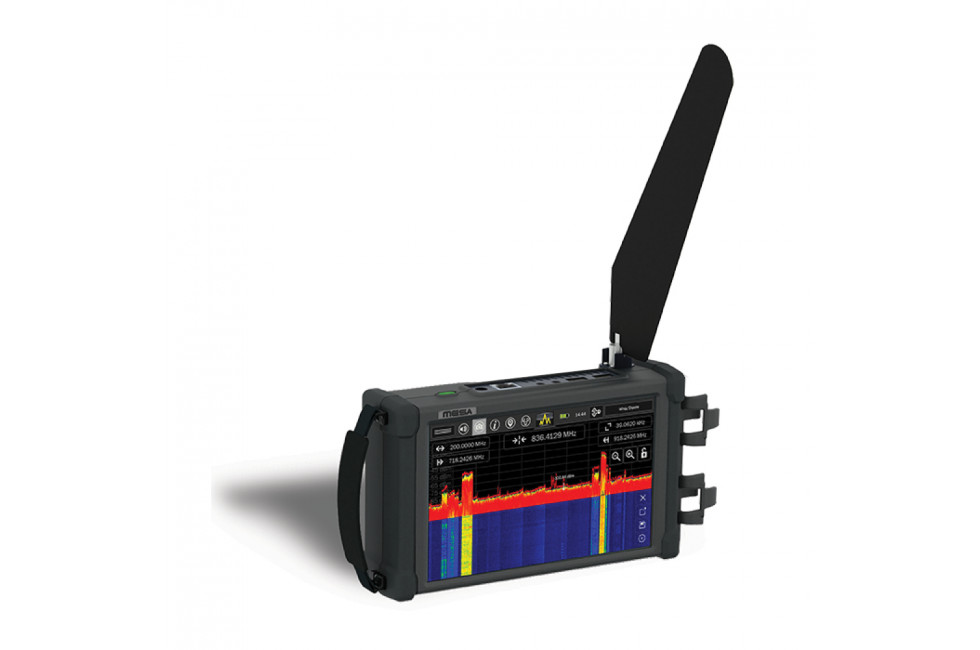

ПОРТАТИВНЫЙ АНАЛИЗАТОР СПЕКТРА MESA BASIC

MESA Basic – портативный анализатор РЧ-спектра, который мы можем рекомендовать радиолюбителям, радиотехникам и сотрудникам служб безопасности. Данный прибор имеет три ключевых преимущества: эффективность, функциональность и удобство в эксплуатации. Он автоматически распознает подключенную антенну (зонд) и отражает на дисплее изображение спектра в выбранном режиме. Удобное меню позволяет масштабировать картинку, переключать режимы в одно касание и просматривать подробную информацию о найденных каналах передачи сигналов.

Особенности применения MESA Basic

Анализатор спектра MESA Basic поставляется в комплекте с антеннами Whip, Fixed Dipole и VLF Loop, и с зондом Multi-Carrier Probe. Этих устройств достаточно для выявления и локализации всех сигналов в диапазоне 10кГц…6ГГц. Для удобства пользователей анализатор имеет 5 режимов работы:

1. Spectrum Analyzer — обнаружение и вывод на дисплей всего доступного диапазона частот, начальной, центральной и конечной частоты, уровня сигнала и др.;
2. SmartBars™ —  графическое отображение выявленных радиочастотных сигналов и демонстрация изменения их мощности относительно опорной спектрограммы;
3. Mobile Bands — анализ стандартного диапазона частот мобильной связи;
4. Wi-Fi — режим поиска, анализа и идентификации Wi-Fi-устройств;
5. Bluetooth — режим поиска, анализа и идентификации Bluetooth устройств.

Режимы поиска:

1. Spectrum Analyzer - спектральный анализ показывает на дисплее весь частотный диапазон, начальную и конечную частоту, уровень сигнала в дБ, разрешение полосы приема, центральную частоту.

2. SmartBars™ -  эффективный и легкий способ обнаружить и локализовать радиочастотные сигналы путем сравнения изменения их мощности относительно опорной спектрограммы, созданной вне проведения места поиска.

3. Mobile Bands - анализ диапазонов сотовой связи позволяет быстро и легко контролировать уровни изменения мощности радиочастотных сигналов в стандартных диапазонах связи на одном экране (например, Wi-Fi, GSM и т.п.)

4. Wi-Fi & Bluetooth - режимы обнаружения и идентификации Wi-Fi и Bluetooth устройств, позволяют получать подробную информацию о Wi-Fi точках доступа и о Bluetooth спаренных устройствах, их идентификаторы, частотный канал, уровень мощности, что позволяет отслеживать их активность и при необходимости перейти в режим анализа спектра для отслеживания источника передачи

Режим работы следует выбирать, исходя из цели применения прибора. К примеру, специалисты по радиотехнике и радиолюбители чаще всего используют портативный анализатор спектра MESA Basic в режиме «Анализ спектра». Именно он идеально подходит для поиска доступных каналов, их идентификации и последующей настройки принимающей, передающей и коммуникационной аппаратуры.

А вот сотрудникам служб безопасности при поиске «жучков» и скрытых видеокамер будет полезен SmartBars™. В этом режиме на экране будут отображены все новые каналы и источники передачи сигналов. Режимы Wi-Fi и Bluetooth также дадут возможность оперативно выявить несанкционированные подключения и локализовать источники передачи данных.

ХАРАКТЕРИСТИКИ

КОМПЛЕКТАЦИЯ

В MESA™ добавлена новая функция обнаружения источников радиочастотных помех или «глушилок».

Доступно обновление прошивки для анализатора спектра MESA™ (update), которое, в режиме анализа мобильных диапазонов связи, имеет новую функцию обнаружения источников сильных радиочастотных помех или блокираторов связи, так же еще называемых «глушилками». В последнее время нарастает использование подавителей связи, ввиду их доступности на коммерческом рынке, что вызывает необходимость обнаружения подавителей связи для обеспечения мер информационной безопасности на объектах заказчика.

Преступное использование радиочастотных подавителей связи продолжает создавать трудности для правоохранительных органов, военных, корпоративных и частных служб безопасности, а также для обеспечения общественной безопасности. Наличие незаконного сигнала глушения в радиоэфире обычно является признаком другой незаконной деятельности, производимой в данный момент, что может быть угрозой обеспечения общественной безопасности. Безопасность радиочастот является одной из основных проблем обеспечения информационной безопасности, поэтому важно знать, когда в радиоэфире присутствуют «глушилки» или другие мощные источники помех.

1. Диапазон Band 2 (835-850 МГц) подсвечивает красным наличие активного источника помех
2. Окно индикации наличия источников радиочастотных помех или «глушилок»
3. Выбор режима работы прибора
4. Включение/ выключение функции обнаружения источников радиочастотных помех или подавителей связи (по умолчанию включено)
5. Нормализация шкал сбрасывает динамический диапазон отображения (мин./макс. мощность)
6. Отображение названия диапазонов Band 4 (1.7-1.85ГГц) и Band 6 (2.4-2.5ГГц) красным цветом, говорит о том, что «глушилка» не активна, но выходила в эфир ранее

После обновления анализатора спектра MESA™, в приборе появится функция обнаружения источников радиочастотных помех или подавителей связи. Это функция включена по умолчанию, и она будет генерировать предупреждения при обнаружении повышенной плотности РЧ энергии в исследуемом частотном диапазоне.

На изображении выше показан пример обнаружения активной помехи во втором частотном диапазоне (835-850 МГц) режима анализа диапазонов мобильной связи. Сигнал об обнаружении «глушилки» может появиться в одном или в нескольких частотных диапазонах, в зависимости частот на которые осуществляется нападение злоумышленником. На изображении выше диапазоны 4 и 6 указывают на то, что «глушилка» или помеха были обнаружены ранее, но больше не активны на этих частотах. Поскольку в режиме «Mobile Bands» диапазоны можно настраивать по своему усмотрению, пользователь может задать свой диапазон обнаружения на любой частоте до 6 ГГц. Двойной щелчок по шкале отображает спектр сигналов этого диапазона. Ниже приведен снимок экрана из второго диапазона – Band 2 с увеличенным изображением сигнала от помехи. Обратите внимание, на значок режима, он выделен синим цветом. Это значит, что прибор продолжает работать в режиме анализа диапазонов мобильной связи и одновременно отображает спектр сигналов. При нажатии на значок лупы  вы вернетесь к экрану режима анализа диапазонов мобильной связи «Mobile Bands».

Иногда может возникнуть перегрузка приемника сигнала (Signal Overload), когда приемник насыщен сильной радиочастотной энергией от источника помехи или «глушилки». Перегрузка будет отображаться красным цветом во всех диапазонах. В таком случае необходимо отойти от источника помехи или отрегулировать ослабление сигнала с помощью встроенного аттенюатора, чтобы уменьшить перегрузку.

Функция обнаружения источников помех или подавителей связи позволяет делать настройку параметров мощности, чувствительности и предупреждений. Можно настроить названия полос и частотных диапазонов.

Журнал работы детектора помех (Jammer Detector Log)

Журнал работы регистрирует активность возникновения помех, его можно сохранить и просматривать на USB-накопителе. Сохраняются следующие данные: время, дата, частота и мощность помехи.

Блокировка (Lock)

Опция блокировки (Lock) позволяет предотвратить случайное изменение или отключение функции обнаружения помех или изменение каких-либо других настроек. При активации блокировки, работу прибора можно отслеживать на затемненном экране, но нельзя менять настройки, пока доступ не будет разблокирован с помощью пин-кода, заданного пользователем.

Функция обнаружения источников помех или подавителей связи, добавленная в MESA™ является одним из примеров постоянного совершенствования продукции REI. Бесплатное обновление микропрограммы MESA™ до версии 1.1.9, уже включает эту новую функцию. Обновление доступно для загрузки с сайта REI
