КОМПЛЕКС БЛОКИРОВАНИЯ СОТОВОЙ СВЯЗИ И БЕСПРОВОДНОГО ДОСТУПА БЛ2025 PRO

Описание изделия «БЛ2025 PRO»

Комплекс блокирования сотовой связи и беспроводного доступа «БЛ-2020 PRO», предназначен для предотвращения несанкционированной передачи информации по каналам сотовой связи и сетям беспроводного доступа, а также исключения возможности дистанционного управления различного рода устройствами.

Эффективность

Комплекс обладают высокой эффективностью блокирования сигнала, позволяет максимально ограничить (локализовать) зоны блокирования, имеет уровень излучения электромагнитного поля, соответствующий действующим санитарным нормам, тем самым совмещая в себе технические возможности, которыми не обладает ни одно из представленных на рынке устройств.

Управление

Дистанционное управление комплексом по сети Ethernet. Управляющая программа позволяет производить дистанционное включение/выключение режимов блокирования, дистанционно регулировать зону блокирования, производить настройки и осуществлять диагностику работоспособности устройств, входящих в состав комплекса.

Функционал

Комплекс обладает широким функционалом: предотвращает возможность использования подслушивающих устройств и мобильных телефонов в ходе конфиденциальных встреч и переговоров; может использоваться для защиты зданий, стадионов, других мест массового пребывания людей и блокировать срабатывание самодельных радиоуправляемых взрывных устройств. При разработке изделий была реализована возможность создания распределенных систем, с помощью которых стало возможно защитить объекты любой сложности, площади и территории.

Отличия

Отличительные особенности комплекса:

• комплекс обеспечивает блокирование всех действующих на сегодняшний день стандартов связи, так и планируемых к развертыванию в ближайшие годы, в том числе и в диапазоне частот от 5 до 6 ГГц;
• возможность независимой регулировки мощности от 0,1Вт до 2,0Вт по каждому диапазону частот;
• интеллектуальный режима работы с формированием адаптивной помехи, в которой внутренняя структура сигнала блокирования подобна структуре полезного сигнала, полученного от базовых станций и точек доступа;
• комплект направленных антенн позволяет создавать зоны блокирования исходя из конкретных требований применения;
• возможность создания АРМ на базе персональной ПЭВМ с использованием сетевого интерфейса Ethernet.
• изделия комплекса соответствуют требованиям экологических и санитарно-гигиенических норм по СанПин 2.2.4.1383-03.
• современный дизайн и высокое качество изготовления.

Принцип работы

В режиме «заградительная помеха» блокирование осуществляется постоянно. Этот режим работы комплекса используется в том случае, когда уровень излучения мобильного устройства недостаточен для его уверенного обнаружения приемником комплекса. Зона блокирования действия комплекса в этом случае регулируется только мощностью блокирующего сигнала. Во всех режимах работы комплекса блокируются только мобильные устройства находящиеся внутри сформированной зоны блокирования и не создаются помехи для работы сотовой связи и сетей беспроводного доступа за её границами. После регулировки зоны блокирования спектральная оценка полосы частот передающих базовых станций и точек доступа, вычисление их несущих и уровней сигналов, а также формирование сигнала блокирования и расчет его мощности производится устройством в автоматическом режиме без какого-либо участия оператора. Спектр сигнала блокирования показан на рис.1.

Рис.1 Заградительная помеха

В интеллектуальном режиме работы комплекс производит спектральную оценку всей полосы частот передачи базовых станций и точек доступа, по результатам которой вычисляются несущие частоты и уровни каналов их работы в защищаемой зоне. На основе вычислений формируется сигнал блокирования, мощность которого по каждому каналу зависит от результатов проведенных измерений и расчетов. Внутренняя структура сигнала блокирования подобна структуре полезного сигнала, полученного от базовых станций и точек доступа. В сигнал блокирования (адаптивная помеха) вносятся сформированные специальным образом амплитудно-фазовые искажения. Такой способ формирования сигнала позволяет обеспечить наибольшую эффективность работы блокиратора при меньшей мощности излучения. Спектр сигнала блокирования показан на рис.2.

Рис.2 Адаптивная помеха

Частотные характеристики

Комплекс блокирования сотовой связи состоит из двух блоков, которые формируют пространственный электромагнитный маскирующий сигнал из отдельных частотных полос, сосредоточенных в пределах от 400 МГц до 6000 МГц в соответствии с таблицей 1,2 соответственно.

По согласованию с Заказчиком в состав комплекса могут быть включены еще 2 частотных канала.

Таблица 1

Таблица 2

Технические характеристики изделия «БЛ2025 PRO»

1. Площадь блокирования сигналов сотовой связи и беспроводного доступа– не менее 45 м2 (зависит от расположения базовых станций сотовой связи и точек доступа и их количества относительно защищаемого объекта).
2. Количество одновременно блокируемых телефонов - не ограничено.
3. Излучаемая мощность сигнала блокирования для указанных стандартов, регулируемая, в диапазоне от 0,05Вт до 2,0 Вт. Регулировка производится с помощью специального программного обеспечения при подключении к изделию ноутбука.
4. Потребляемая мощность генератора в диапазоне частот до 3ГГц в режиме блокирования, не более 10 Вт при максимальной мощности излучения.
5. Потребляемая мощность генератора в диапазоне частот до 6ГГц в режиме блокирования, не более 25 Вт при максимальной мощности излучения.
6. Напряжение питания -220 В, 50Гц.
7. Интерфейс управления USB и Ethernet* (по дополнительной заявке).
8. Режим работы изделия - круглосуточный

   Конструкция изделия «БЛ2025 PRO»

   1. Внешний вид изделий показан на (Рис.3).В конструкцию изделий включены направленные приёмо-передающие антенны блокируемых стандартов.
   2. Установка изделия – настольная, настенная или потолочная.
   3. Габаритные размеры изделия: 460х300х120мм.
   4. Вес изделия, не более 5кг

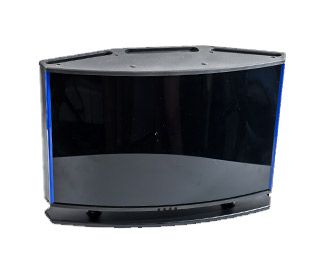

   Рис. 3 Внешний вид изделий «БЛ-2025 PRO
