Противотаранное устройство "Покат-ПОКАТ- 5000У» исполнения 40 л/п

Противотаранное устройство "Пост остановки колесного автотранспорта "ПОКАТ-5000У" исп. 40, с выносным приводом, одинарный или сдвоенный  вариант, предназначен для предотвращения несанкционированного проезда автотранспортных средств, движущийся со скоростью до 60 км/ч, и имеющих нагрузку  на ось не более 30 тонн. Ширина перекрываемой полосы проезжей части дороги:от 4,5 до 10,0 м (в зависимости от варианта исполнения)

Технические характеристики: модификация ПОКАТ-5000У исп.40л/п


• Расположение привода: правое или левое
•  Габаритные размеры изделия с приводом:-
• длина рамы(основания) - 4,3 м
•  ширина рамы (основания) - 815 мм
•  длина подъемной платформы - 4,0 м
•  ширина подъемной платформы - 0,75 м
•  ширина с пандусами (аппарелями) - 2,8 м"
•  Высота устройства в сложенном состоянии - 130 мм
•  Высота подъёма платформы над уровнем дороги - 0,5 м
•  Платформа снабжена светоотражающими катафотами
•  Высота защитного кожуха электромеханической системы с приводом не более 320 мм от уровня земли (190 мм от верхнего края рамы с платформой)
•  Привод интегрирован на основание платформы
•  Исполнительные и управляюще устройства выполнены в электробезопасном исполнении (24 В)
•  Напряжение эл. питания от однофазной сети переменного тока 50 Гц , 220 В - 230 В
•  Напряжение эл. питания привода и системы автоматики-24 В.
•  Максимальный ток 1,9А
•  Потребляемая мощность в дежурном режиме (режиме ожидания) - 12 Вт
•  Потребляемая мощность в пусковом режиме - 430 Вт
•  Подъем платформы в боевое положение - 8 сек
•  Опускание платформы - 6 сек.
•  Общий вес изделия  - 2000 кг.
•  Объем - 2.6  куб. метра
•

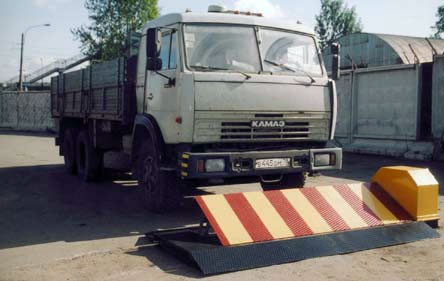

• Противотаранное устройство «ПОКАТ-5000У» (Пост Остановки Колесного АвтоТранспорта) - препятствует несанкционированному проезду легкового и грузового автотранспорта на режимные объекты, обеспечивает принудительную остановку колесных автотранспортных средств путем разрушения ходовой части и повреждения рулевого управления с последующей их остановкой. Изделие устанавливается непосредственно на дорожное покрытие.

  Базовая комплектация изделия ПОКАТ-5000У включает в себя:

  1. Основную рабочую раму с подъемной платформой, которая приводится в движение электромеханическим приводом через систему кинематической цепной передачи, допускающей тонкую регулировку вращения основного вал. Подъёмная платформа оснащена двумя механизмами, предотвращающими запрокидывание при несанкционированном наезде, торцевая часть подвижной платформы оснащена светоотражающими элементами.
  2. Управление подвижной платформой осуществляться процессорным блоком управления, оснащенным выносным пультом с системой блокировки дистанционного пульта управления.
  3. Аппарели (пандусы) для въезда/съезда.
  4. Элементы крепления изделия к дорожному полотну.
  5. Двухсекционный, полицветный, светодиодный светофор в комплекте с кронштейнами и коммутационным блоком.
  6. Кабельную продукцию для подключения процессорного блока управления, дистанционного пульта управления и светофора.
  7. Рычаг для подъёма/опускания платформы в ручном режиме – 1шт.
  8. ЗИП.
  9. Руководство по эксплуатации, паспорт, сертификат соответствия

  Технические характеристики:

  • Перекрываемая ширина проезда от 3,5 до 9 м;
  • Допустимая нагрузка на ось проходящих транспортных средств до 30 т;
  • Максимальная масса останавливаемого транспортного средства – 20 т;
  • Максимальная скорость останавливаемого транспортного средства 60 км/ч;
  • Время подъема/опускания платформы 6 сек.
  • Высота подъема платформы над уровнем дороги - 0,5 м.

  ---



  ---



  ---

  Преимущества изделия:

  1. Возможность установки «ПОКАТ» с заглублением в дорожное полотно или поверх дорожного полотна (внакладку) с использованием пандусов (аппарелей) для безопасного проезда.
  2. Электропитание противотаранного устройства осуществляется от сети переменного тока 220В 50ГЦ, при этом само устройство имеет энергобезопасное исполнение 24 В.
  3. Потребляемая мощность в пусковом режиме не более 500 Вт, в дежурном режиме (режиме ожидания) не более 20 Вт.
  4. Конструкцией предусмотрен режим ручного подъема/спуска, применяемый при отсутствии электропитания.
  5. По требованию Заказчика «ПОКАТ» может комплектоваться дополнительными пультами управления (ДПУ), в том числе и с радиоканалом (РК), увеличенным комплектом кабельной продукции для удаленного подключения.

  ПОКАТ 5000У включен в Перечень специальных средств обеспечения работников ведомственной охраны государственной корпорации по атомной энергии «РОСАТОМ» (в ред. Постановления Правительства РФ от 04.09.2012 N 882)

  В рамках проведения контртеррористических мероприятий с целью усиления объектов  ПОКАТ 5000У рекомендован Центральным Банком Российской Федерации территориальным подразделения и отделениям в качестве заградительных устройств при въезде на охраняемую территорию подразделений и отделений. Приказом Министра Обороны РФ № 603 от 22.09.2016 года «ПОКАТ-МО» поставлен на снабжение в Вооруженные силы РФ.

  ---

  Изделие представляет собой стальной защитно-исполнительный механизм, состоящий из рабочей рамы и подъемной платформы с восьмью ребрами жесткости, изготовленной из стального рифленого листа и оснащенной светоотражающими элементами.

  Движение платформы осуществляется через ось квадратного сечения системой электро-механического привода, включающей привод коллекторный с червячным самотормозящимся редуктором и компенсаторный блок кручения.

  Ось изготавливается из закаленной стали. Конструкция изделия обеспечивает возможность ее извлечения и замены. Подъемная платформа оснащена механизмами, предотвращающими запрокидывание при несанкционированном наезде. Петельные группы снабжены пресс-масленками.

  Управление платформой осуществляется процессорным блоком управления ПБУ-100М, оснащенного счетчиком количества циклов подъема и опускания платформы; выносного пульта управления с системой блокировки дистанционного пульта управления

  ---

  Основные характеристики «ПОКАТ-5000У» одинарного исполнения 30Л (П) и 40Л (П) приведены в таблице.



  Наименование параметра	30Л (П)	40Л (П)
  Допускаемая нагрузка на ось проходящего автотранспорта, т, не более	30	30
  Масса без аппарелей, т, не более	0,5	0,55
  Масса комплекта аппарелей, т, не более	1	1,4
  Максимальная скорость останавливаемого транспортного средства, км/час	60	60
  Максимальная масса останавливаемого транспортного средства, т	20	20
  Потребляемая мощность в пусковом режиме, Вт	430	430
  Потребляемая мощность в дежурном режиме (в режиме ожидания), Вт	12	12
  Габаритная длина (с приводом), м	3,3±0,05	4,3±0,05
  Длина подъёмной платформы, м	3,0±0,05	4,0±0,05
  Габаритная ширина с приспособлениями въез-да/съезда (аппарелями), м	2,85±0,	2,85±0,1
  Ширина без приспособлений въезда/съезда (аппа-релями), м	0,85±0,05	0,85±0,05
  Высота в рабочем положении/высота по кожуху, м	0,13/0,18±0,01	0,13/0,18±0,01
  Высота подъема платформы в боевом положении, м	0,5±0,01	0,5±0,01
  Время подъёма (при t+200 С), с, не более	8	8
  Тип привода: электромеханический, атмосферостойкий с коллекторным двигателем, червячным самотормозящимся редуктором, переключателем перевода работы в ручной режим
  Напряжение питания управляющего устройства, В	24                              24

• «ПОКАТ- 5000У» исполнения 40 л/п , одинарный вариант, для автомобилей с нагрузкой на ось не более 30 тонн. Левый или правый. Базовая комплектация (перекрывает от 4,5 до 6 м дороги ). Стоимость - 699 000 руб.

• «ПОКАТ- 5000У» исполение 40 Д, сдвоенный вариант, для автомобилей с нагрузкой на ось не более 30 тонн. Базовая комплектация (перекрывает от 7 до 10 м дороги). Стоимость - 1 398 000 руб.
•
