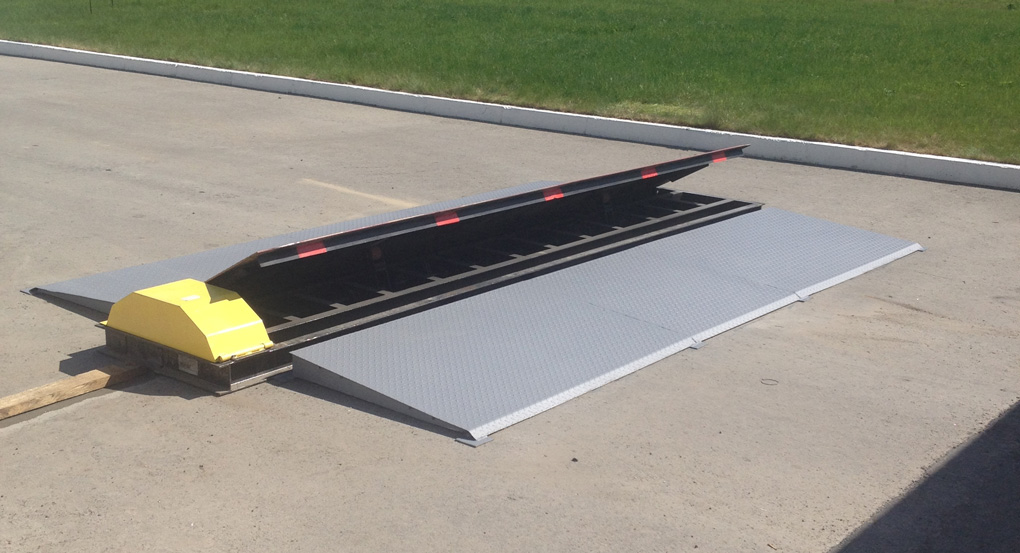

Противотаранное устройство ПОКАТ-5000У исп.30 ручной

Противотаранное устройство "Пост остановки колесного автотранспорта "ПОКАТ-5000У" исп. 30, с ручным  приводом, одинарный или сдвоенный  вариант, предназначен для предотвращения несанкционированного проезда автотранспортных средств, движущийся со скоростью до 60 км/ч, и имеющих нагрузку  на ось не более 30 тонн. Ширина перекрываемой полосы проезжей части дороги:от 3,5 до 5,0 м (в зависимости от варианта исполнения)

Технические характеристики: модификация ПОКАТ-5000У исп.30л/п


• Расположение ручного привода: правое или левое
•  Габаритные размеры изделия с приводом:-
• длина рамы(основания) - 3,3 м
•  ширина рамы (основания) - 815 мм
•  длина подъемной платформы - 3,0 м
•  ширина подъемной платформы - 0,75 м
•  ширина с пандусами (аппарелями) - 2,8 м"
•  Высота устройства в сложенном состоянии - 130 мм
•  Высота подъёма платформы над уровнем дороги - 0,5 м
•  Платформа снабжена светоотражающими катафотами
•  Привод ручной , интегрирован на основание платформы
•  Подъем платформы в боевое положение - 3 сек
•  Опускание платформы - 2 сек.
•  Общий вес изделия - 1500 кг.
•  Объем - 1.8 куб. метра

Варианты исполнения:


• ПОКАТ-5000У» исп.30 л/п,  ручной привод, одинарный вариант для автомобилей с нагрузкой на ось не более 30 тонн. Левый или правый. Базовая комплектация (перекрывает от 3м до 5 м дороги).  Стоимость - 414 000 руб.
  • ПОКАТ- 5000У» исп. 30Д, сдвоенный вариант, для автомобилей с нагрузкой на ось не более 30 тонн. Базовая комплектация (перекрывает от 7 до 10 м дороги). Стоимость - 828 000 руб.
  • Основные характеристики «ПОКАТ-5000У» одинарного исполнения 30Л (П) и 40Л (П)

    Наименование параметра	30Л (П)	40Л (П)
    Допускаемая нагрузка на ось проходящего автотранспорта, т, не более	30	30
    Масса без аппарелей, т, не более	0,5	0,55
    Масса комплекта аппарелей, т, не более	1	1,4
    Максимальная скорость останавливаемого транспортного средства, км/час	60	60
    Максимальная масса останавливаемого транспортного средства, т	20	20
    Потребляемая мощность в пусковом режиме, Вт	430	430
    Потребляемая мощность в дежурном режиме (в режиме ожидания), Вт	12	12
    Габаритная длина рамы основания (с приводом), м	3,3±0,05	4,3±0,05
    Длина подъёмной платформы, м	3,0±0,05	4,0±0,05
    Габаритная ширина с приспособлениями въез-да/съезда (аппарелями), м	2,8±0,1	2,8±0,1
    Ширина рамы основания без приспособлений въезда/съезда (аппарелями), м	0,815	0,815
    Высота устройства в сложенном состоянии, м	0,13±0,01	0,13±0,01
    Высота подъёма платформы над уровнем дороги, м	0,5±0,01	0,5±0,01
    Время подъёма платфоомы в боевое положение (при t+200 С), с, не более	8	8
    Тип привода: электромеханический, выносной, коллекторный с червячным редуктором, бесконтактными концевыми выключателями и переключателем перевода работы в ручной режим
    Напряжение питания электропривода (постоянный ток), В	24

    КОМПЛЕКТ ПОСТАВКИ

    №	Наименование	Количество	Примечания
    1	Стальной защитно-исполнительный механизм с интегрированными приводом и комплекс механизмов на базе пружины кручения – рабочая рама с подъёмной платформой	1
    1.1	Электромеханическая система подъёма платформы:
    	Привод коллекторный с червячным редуктором, бесконтактными концевыми выключателями и переключателем перевода работы в ручной режим	1	Интегрированы в cтальной защитно-исполнительный механизм
    1.2	Цепная передача с устройством регулирования натяжения приводной цепи: «ПОКАТ-5000У» исполнения 30Л (П)	1
    	«ПОКАТ-5000У» исполнения 40Л (П)	1
    2	Аппарель (пандус) для въезда/съезда: «ПОКАТ-5000У» исполнения 30Л (П)	4	Длина - 1500 мм
    	«ПОКАТ-5000У» исполнения 40Л (П)	4	Длина - 1500 мм
    		2	Длина - 1000 мм
    3	Элементы крепления изделия к дорожному полотну - опоры установочные усиленные крестообразные пирамидальные стальные «ПОКАТ-5000У» исполнения 30Л (П) с площадкой для крепления размером не менее 70 х 70 мм , долиной не более 300 мм.	12
    	«ПОКАТ-5000У» исполнения 40Л (П)	16
    4	Управляющие устройства:
    4.1	Процессорный блок управления (ПБУ-100М) - Стальной корпус ( шкаф ) размером 440(h)х 165х 310 мм , герметичный, с защитой от атмосферных воздействий, с порошковым полимерным покрытием, класс защиты IP66.	1
    4.1.1	Ключ для отпирания / запирания дверцы шкафа ПБУ-100М	1
    4.1.2	Резервный ключ для отпирания / запирания дверцы шкафа ПБУ-100М (крепится винтом снизу к корпусу ПБУ )	1
    4.1.3	Самонарезающий винт 5x30 с дюбелем	4
    4.2	Выносной пульт управления (ВПУ) с индикацией положения платформы, блокировкой дистанционного пульта управления	1
    4.2.1	Ключ блокировки	2
    4.2.2	Наконечник соединительный со втулкой 0,75	14
    4.2.3	Кабель сигнальный восьмижильный САВ 8 8x0,22 длиной 2 м. влагостойкий, устойчивый к изгибу, универсальный	1
    4.2.4	Винт самонарезающий 5x30 с дюбелем	4
    4.3	Рычаг для подъёма/ опускания платформы в ручном режиме	1
    5	Двухсторонний Светофор светодиодный полицветный ССП -160
    5.1	Светосинтезирующая, светодиодная матрица МСП -160	2
    5.2	Рассеиватель оптический , с призматической светоделительной сеткой	2
    5.3	Корпус из модифицированного полипропилена	2
    5.4	Тыльная заглушка из модифицированного полипропилена, с креплением светодиодного модуля и проходного сальника	2
    5.5	Поворотный стальной кронштейн с перфорацией для крепления	2
    5.6	Клемный блок для подключения электрических кабелей светофоров к подводящему кабелю ВВГ 3 х 1,5 от блока управления ПБУ	1
    6	Кабельная продукция
    6.1	Кабель силовой двужильный ВВГ 2x4, влагостойкий , устойчивый к изгибу, для подключения привода, м.п.	20
    6.2	Кабель сигнальный четырехжильный САВ 4 4 х 0,22 влагостойкий , устойчивый к изгибу, для подключения концевых выключателей, м п.	20
    6.3	Кабель силовой ВВГ 3х 1,5 влагостойкий, устойчивый к изгибу, универсальный, для подключения светофора, м.п.	20
    7	Комплект для монтажа и ЗИП
    7.1	Лакокрасочные изделия:
    	эмаль цвета RAL 1023 (транспортно-жёлтый ), банка 100 гр.	1
    	эмаль цвета RAL 3000 (красный ), банка 100 гр.	1
    	краска цвета RAL 9005 (черный), банка 100 гр.	1
    	Пружина сжатия	1
    	Смазка для трущихся поверхностей, банка	1
    8	Комплект документов (паспорт, руководство по эксплуатации, сервисная книжка, инструкция по монтажу, сертификат)

  • ПОКАТ- 5000У» исп. 30Д, сдвоенный вариант, для автомобилей с нагрузкой на ось не более 30 тонн. Базовая комплектация (перекрывает от 7 до 10 м дороги). Стоимость - 1 000 400 руб.
