Система-1Р

«Система-1Р» предназначена для поиска пострадавших людей в завалах зданий, дистанционный осмотр полостей завалов, определение состояния пострадавших путем их осмотра и беседы с ними, а также обследование конструкции завала для выбора оптимальной технологии его разбора.

Принцип работы

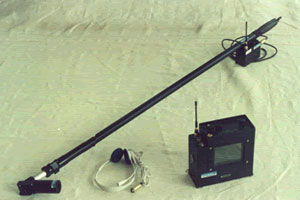

Основными элементами прибора телевизионной системы поиска являются черно-белая (цветная) видеокамера и цветной видеомонитор. Конструктивно прибор состоит из двух частей - блока поиска с передающим устройством и блока монитора с приемным устройством, связь между блоками по радиоканалу. Блок поиска включает датчик с видеокамерой и микрофоном, раздвижную штангу, механизм управления поворотом датчика и передатчик с аккумулятором. Блок монитора включает видеомонитор, приемное устройство, акустическую гарнитуру и аккумулятор.

Обзор обследуемого пространства осуществляется:

• путем поворота датчика относительно оси штанги при помощи поворотной системы, размещаемой в штанге на ее концах;
• путем поворота штанги вокруг своей оси.

При слабом освещении или при его отсутствии для черно-белой камеры применяется подсветка инфракрасными светодиодами, для цветной камеры - лампами накаливания. Источники подсветки размещаются на датчике, управление ее включением и дискретной регулировкой освещенности осуществляется с панели управления передающего устройства. Электропитание блока поиска - автономное, от аккумулятора 12В/0,8 А-ч. Питание блока монитора может осуществляться: от встроенной аккумуляторной батареи 12В/2,0 А-ч; от внешней автомобильной аккумуляторной батареи 12В; от сети 220В 50 Гц.

Состав комплекта поставки:

• Укладка № 1:
  • Блок монитора
  • Сетевой блок питания
  • Зарядные устройства
  • Сменные аккумуляторные батареи
  • Акустическая гарнитура
  • Передающее устройство
  • Комплект соединительных кабелей
• Укладка № 2:
  • Блок поиска (без передающего устройства)

Технические характеристики

• Дальность обнаружения, т.е. расстояние между датчиком и объектом, при использовании штатной подсветки: не менее 1,5 м
• Угол обзора/поворота датчика: 40° х 40° / +-120°
• Минимальный диаметр отверстия для проникновения в завал: 45 мм
• Мин/макс длина раздвижной штанги: 1,4 - 2,5 м
• Дальность передачи телесигнала на открытой местности: 200-300м // 10 м
• Питание автономное и от сети: 12 В / 220 В 50 Гц
• Длительность работы от штатного аккумулятора: не менее 2-х часов
• Масса блока поиска: 2,2 кг
• Масса блока монитора: 2,7 кг
• Рабочий интервал температур без/и с использованием термобокса: 0…50° / -50°…+50 °С
