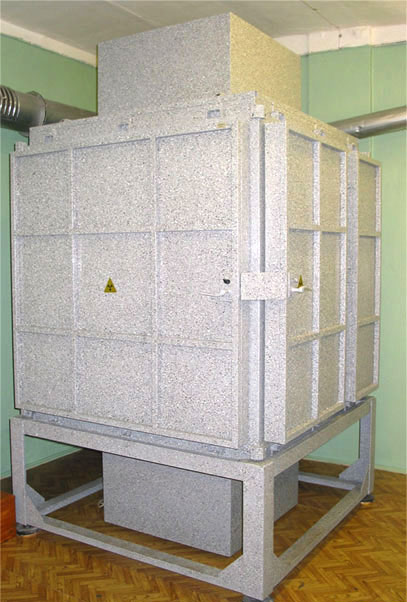

Комплекс для контроля крупногабаритных тонкостенных изделий

Комплекс предназначен для неразрушающего радиографического контроля изделий различной формы и конструкции. Наличие двух излучателей прострельного и панорамного типа позволяет оптимизировать режим контроля для деталей различных форм. Для удобства позиционирования рентгеновские излучатели имеют возможность вертикального перемещения. Предметный стол снабжен поворотным механизмом с фиксаторами, которые позволяют удобно закрепить изделие сложной формы.

Установка снабжена биологической защитой и может использоваться в любом помещении для неразрушающего контроля крупногабаритных тонкостенных изделий.

Комплекс снабжен автоматической проявочной машиной полного цикла.

Комплект поставки:

• камера рентгенозащищенная;
• рентгеновский излучатель с прострельным анодом;
• рентгеновский излучатель с панорамным выходом излучения;
• пульт управления рентгеновскими излучателями;
• пульт управления манипуляторами;
• автоматическая проявочная машина.

• Анодное напряжение рентгеновских излучателей, кВ: от 40 до 150
• Размеры фокусного пятна излучателей прострельный/панорамный, мкм: 30 / 60
• Анодный ток рентгеновских излучателей, мкА: от 0 до 150
• Предельное время цикла, с: 60
• Предельное количество циклов экспозиции: 99
• Интервал между циклами экспозиции, с: до 60
• Пределы вертикального перемещения излучателей, мм: от 0 до 1000
• Максимальный размер контролируемых изделий, мм: 1300х1300х1200
• Максимальная толщина контролируемого изделия Al/Fe: 80 / 5
• Габаритные размеры комплекса не более, мм: 1650х1650х2660
• Масса изделия не более, кг: 2400
