Портативная рентгенотелевизионная установка "НОРКА" незаменима при проведении мероприятий по выявлению взрывных устройств в оставленных свертках, сумках, ручной клади, багаже, а также для поиска скрыто установленных средств съема информации в предметах интерьера, мебели, различных бытовых приборах.
Высокие технические характеристики позволяют с большей степенью вероятности идентифицировать опасные вложения.
При создании установки использован модульный принцип построения.

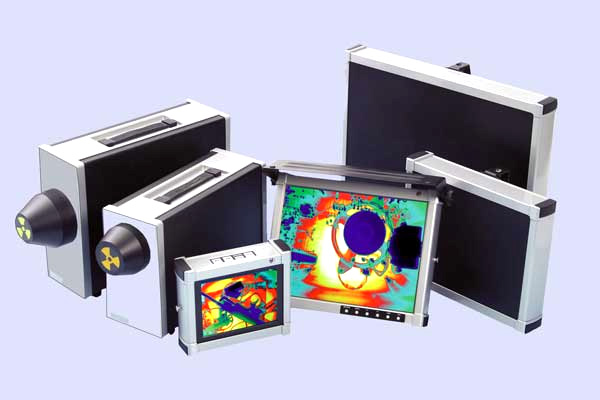

СОСТАВ УСТАНОВКИ:

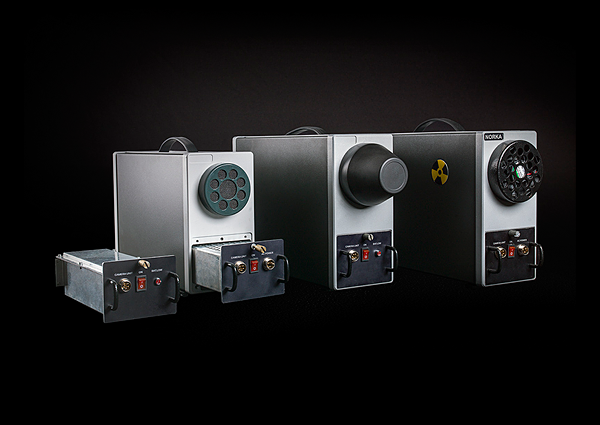

Микрофокусные излучатели "РИ" позволяют выявлять в контролируемых предметах проводники толщиной 15-25 мкм (например, провода детонатора и т.п.).
Основным преимуществом таких излучателей, по сравнению с импульсными и сильноточными серии "РАП", является возможность получения геометрического увеличения контролируемого объекта в 4..12 раз, без ухудшения качества изображения.
Программное обеспечение позволяет получать псевдоцветные изображения, производить цифровое улучшение изображений, архивирование рентгенотелевизионных изображений, представлять изображения в негативе и позитиве, вносить речевые комментарии.
Установка комплектуется высокочувствительным блоком телекамеры, который устанавливается на один из трех сменных преобразователей. Выбор конкретного преобразователя обуславливается габаритами контролируемого объекта и требуемым пространственным разрешением.
В комплект поставки могут входить один, два, либо несколько преобразователей.
ОСНОВНЫЕ ДОСТОИНСТВА:
Использование рентгеновских излучателей с изменяемым в широких пределах анодным напряжением позволяет проводить исследование предметов различной плотности и выбирать модель излучателя исходя из поставленных задач.
ТИП РЕНТГЕНОВСКОГО ИЗЛУЧАТЕЛЯ
В варианте установки с сетевым питанием могут использоваться моноблочные сильноточные аппараты "РАП-90-5", "РАП-160-5", "РАП-220-5".
*В установке "НОРКА-XL" может быть реализован метод двуэнергетической цифровой радиографии (дуальной энергии), с помощью которого возможно классифицировать содержание исследуемых объектов с определением принадлежности к классам "металл"-"не металл", с указанием относительной толщины материалов.
Технические характеристики:
ИЗЛУЧАТЕЛЬ |
"РИ-120"
|
"РИ-150МН"
|
"РИ-160"
|
|
Максимальное анодное напряжение, кВ |
120
|
150
|
160
|
|
Режим рентгеновского аппарата | Непрерывный с длительностью экспозиции от 8-25 сек. | |||
Размер фокусного пятна с дополнительной фокусировкой, мм |
0,6
|
0,08
|
0,8
|
|
Максимальная толщина просвечиваемой преграды, мм:
|
24 65 |
20 80 |
40 120 |
|
Минимальный диаметр выявляемой медной проволоки, ø мкм |
60
|
40
|
80
|
|
ПРЕОБРАЗОВАТЕЛЬ РЕНТГЕНОТЕЛЕВИЗИОННЫЙ | ||||
СКБ-3Д"-блок телекамеры
|
1280 х 1024 12 |
|||
Конвертер, поле обследования, мм
|
190 х 250
300 х 400 410х 550 |
|||
БЛОКИ УПРАВЛЕНИЯ | ||||
Размер экрана
|
12"
15" |
|||
Объем памяти "БУ-4","БУ-5"(количество изображений) |
30 000
|
|||
ПИТАНИЕ | ||||
|
100 ÷ 260/50
2/60 |
|||
Диапазон рабочих температур, °С | -20÷+50 | |||
Вес в стандартной комплектации ("НОРКА-ХL"), кг | 29 |
