Gate PX231

Рентгеновская система для досмотра больших предметов багажа в жестких условиях эксплуатации

Рентгенотелевизионная система PX-231 идеально подходит для объектов с большим потоком багажа и груза, не упакованного на паллеты, различного размера: от небольших свертков и упаковок до крупногабаритных картонных коробок с компьютерным или другим оборудованием.

Высота ленты конвейера менее 300 мм, что облегчает задачу сотрудников служб безопасности по погрузке тяжелых предметов багажа, ускоряет процесс досмотра и снижает риски ранений персонала и повреждений багажа.

Кроме того, небольшие габаритные размеры PX-231 позволяют устанавливать ее на ограниченных площадях.

Система PX-231 оснащена передовыми технологиями L3, включая современные средства обработки изображения, усовершенствованный интерфейс оператора и возможность объединения в сеть, позволяющие сотрудникам служб безопасности быстро, точно и эффективно досматривать багаж и выявлять оружие, наркотики, взрывчатые вещества и другие опасные и запрещенные к провозу предметы.

Применение

• Выявление подозрительных предметов
• Проверка правильности декларирования
• Выявление контрабанды
• Предотвращение краж
• Проверка на соответствие местным требованиям

Сертификаты

• ISO 9001, CE, EUR 1
• Радиационная безопасность: US (21CFR 1020.40)
• Безопасность для светочувствительных материалов: десять проходов для пленки ISO 1600/33DIN
• Эксплуатационные характеристики: Требования Федеральной администрации авиатранспорта США «Использование рентгеновских систем» (Федеральный стандарт 14 CFR 108.17 и 14 CFR 129.26)

Преимущества L-3

Благодаря постоянной работе по усовершенствованию компании L-3 и большому опыту в производстве рентгенотелевизионных систем, PX-231 имеет великолепные характеристики и опции, позволяющие увеличить скорость и точность выявления опасных предметов.

Интерфейс оператора:

Выверенная простота

Запатентованный L3 пользовательский интерфейс обеспечивает оператору простое, гибкое и надежное управление системой и позволяет максимально использовать информацию, содержащуюся в изображении багажа. Эргономичный дизайн помогает оператору быстро обучиться и пользоваться интерфейсом, состоящим из трех кнопок управления конвейером и сенсорной панели управления. Используя сенсорную панель, оператор смотрит только на экран монитора, куда выводятся значки управления.

Превосходное качество изображения

Увидеть невидимое

Эффективный досмотр начинается с усовершенствованных возможностей получения рентгеновского изображения. Детекторный модуль PX?231 работает по методу двух энергий и состоит из 1536 диодов, помещенных в блок, что позволяющих создать изображение высокого разрешения в рентгеновской системе для досмотра средних и крупных предметов.

Компания L3 применила в PX-231 новую запатентованную технологию обработки изображения Transparent ColorTM разработанную на базе исследований Международной Комиссии по Освещению (CIE=МКО). Эта технология основана на знаниях, полученных в ходе новейших исследований реакции глаза человека на изображение, в сочетании с характеристиками ЭЛТ-монитора. Технология Transparent ColorTM дает оператору возможность принимать решения о подозрительности предметов с гораздо более высокой степенью уверенности, так как он видит четкие, яркие и ясные изображения на экране.

Сетевое решение:

Объединение систем в сеть

Сетевая версия PX-231 работает на платформе Windows®, которая позволяет в режиме реального времени централизованно получить доступ к данным и изображениям с рабочей станции руководителя. Таким образом, один человек может выполнять ключевые задачи с несколькими системами, включая принятие решения 2 уровня о подозрительности багажа, централизованный контроль за работой операторов с использованием функции внедрения изображений опасных предметов (TIP), администрирование всех систем PX, объединенных в сеть. Распределение изображений по операторам и разделение функций администрирования позволяют ускорить работу и, при этом, снизить операционные затраты.

Гибкая конфигурация:

Изменять настройки просто

Система PX-231 может быть настроена в соответствии с различными требованиями к рабочим характеристикам и изменяющимися задачами в обеспечении безопасности.

• Простота изменения настроек ПО системы управления и инструменты настроек дают возможность сконфигурировать систему в соответствии с различными требованиями заказчика и задачами, связанными с обеспечением безопасности
• Система может быть поставлена с конвейерами различной высоты для различных условий и конфигураций.
• PX-231 может осуществлять досмотр в двух направлениях, поэтому ее можно встроить без модификаций в различные системы обработки багажа, требующие досмотра в двух направлениях, например, в почтовых отделениях и доках.
• Запатентованный L-3 интерфейс оператора позволяет оператору осуществлять простое, гибкое и надежное управление системой и максимально использовать информацию, содержащуюся на изображении багажа.

Инструменты оператора:

Сконцентрировать внимание на самом важном

Различные функции облегчают задачу оператора по своевременному выявлению и досмотру подозрительных предметов в багаже, обнаружению едва различимых, но очень важных деталей, указывающих на наличие реальной угрозы, таких как провода для взрывных устройств.

• Инструменты улучшения изображения, включая непрерывную регулировку контраста, увеличение резкости и заливка цветом, позволяют оптимизировать изображение и отчетливо увидеть возможную угрозу.
• Функция «Помощник оператора» (ОА) сравнивает досмотренные объекты с данными об известных опасных предметах и выделяет подозрительные предметы, указывая на области для дальнейшего анализа.
• Функция «Внедрение опасных предметов» (TIP) вставляет фиктивные изображения через заданный промежуток времени и следит за тем, какое решение принял оператор. Это дает возможность руководителям оценить эффективность досмотра и правильность принятия решения различными операторами.
• Функция «Архивация изображений» (IA) позволяет сохранять до 20000 изображений. Изображения хранятся определенный период времени или добавляются по принципу «первым записано, первым стерто».

Характеристики

• Регулировка контрастности
• Разделение органики/неорганики
• Псевдоцветное изображение
• 2X – 16X –кратное увеличение или непрерывное увеличение до 64X
• Выделение контуров
• Режимы проникновения высокого/ низкого уровня
• Негативное изображение
• Удаление органики/неорганики
• Технология Transparent Color™ (прозрачность изображения)
• Лучшее изображение в классе
• Источник бесперебойного питания
• Запатентованный интерфейс оператора, включающий сенсорную панель, позволяющую оператору не отрываясь смотреть на экран монитора
• Легко настраиваемый интерфейс оператора
• Цветной монитор с диагональю 17”
• Помощник оператора (OA)
• Архивирование изображений (IA)
• Выносной столик оператора с монитором
• Цветной монитор с диагональю различных размеров
• Входной и выходной конвейеры длиной 1.0 м
• Функция «Внедрение опасных предметов» (TIP)
• Внешний источник бесперебойного питания
• Цветной принтер

Технические характеристики

• Общие

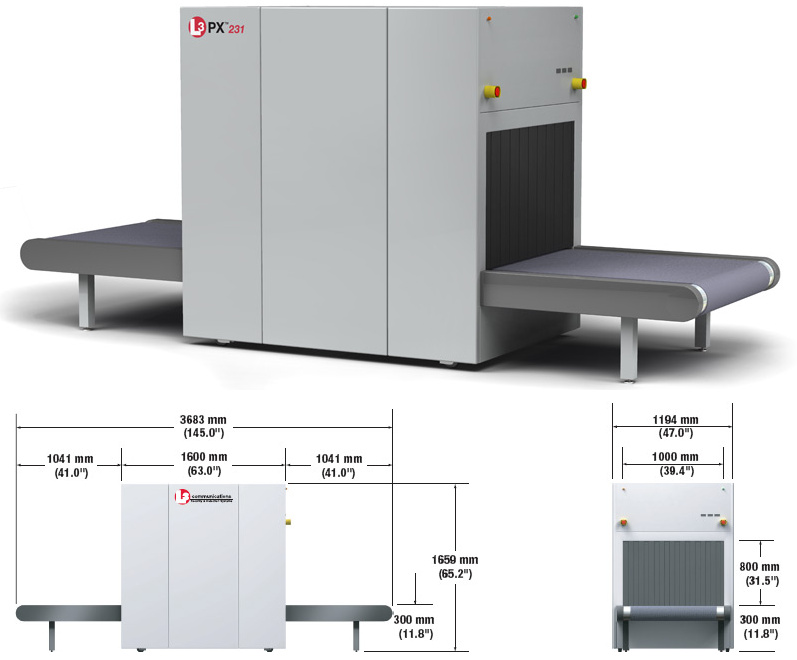

  • Габаритные размеры: 1600(Д) х 1659(В) х 1194(Ш) мм
  • Длина с конвейерами: 3683 мм
  • Размер туннеля: 1000(Ш) х 800(В) мм
  • Высота конвейера: 300 мм
  • Требования к электропитанию: ~100–240 В +10%
  • при 50/60 Гц +1% (макс. 1,0кВА)
  • Скорость конвейера: 0,23 м/c
  • Грузоподъемность конвейера: 136 кг
• Источник рентгеновского излучения
  • Напряжение: 160 кВ с постоянным потенциалом
  • Режим излучения: непрерывный
  • Охлаждение: масляная ванна
  • Ориентация луча: вертикально сверху вниз
  • Рентгеновский приемник сигнала: 1536 фотодиодов в блоке Г-образной конфигурации
• Физические характеристики
  • Вес (без упаковки): ок. 1136 кг
  • Вес (в упаковке): ок. 1397 кг
  • Конструкция: стальная сварная рама и панели на колесиках
• Климатические условия
  • Рабочий диапазон: +0°С – +40°С
  • Температура хранения: –20°С – +50°С
  • Влажность: 0 – 95% без конденсации
  • Уровень шума: < 70 дБА
  • Формирование изображений и характеристики системы
  • Разрешающая способность: Медная проволока диаметром 36 AWG – гарантируется,
  • медная проволока диаметром 40 AWG – типично
  • Проникающая способность: 27 мм стали – гарантировано
  • Градационная характеристика: не менее 4096 градаций серого тона по ступенчатому клину
  • Видеодисплей: 17” монитор SVGA высокого разрешения, без мерцания
  • Разрешение экрана: 1280х124/ 24 бита
  • Процессор компьютера: Intel Pentium®

Радиационная безопасность

Все рентгеновские системы L3 Communications Security & Detection Systems сертифицированы на соответствие всем требованиям по безопасности рентгеновского излучения и ограничениям на излучение Свода федеральных требований США, Издание 21, раздел 1020.40 (Федеральный стандарт 21-CFR 1020.40). Типовой уровень утечки излучения не превышает 0.1 мР/ч при допустимой Федеральным стандартом США величине 0.5 мР/ч.

Эксплуатационные стандарты

Соответствует всем действующим международным стандартам, в том числе техническим требованиям ФАА США "Использование рентгеновских установок" (Федеральные стандарты 14 CFR108.17 и 14 CFR129.26).

Безопасность светочувствительных материалов

Гарантируется безопасность для фото- и кинопленок чувствительностью до ISO 1600/33DIN.

Принципы комплектации

Отдел досмотровых систем L3 Communications Security & Detection Systems оставляет за собой право изменять технические характеристики в ходе постоянно ведущегося усовершенствования. Спецификации представлены для ознакомления, а характеристики действительно поставляемого оборудование могут отличаться от приведенных выше стандартных характеристик на +5%.
