Инспекционно-досмотровый комплекс предназначен для досмотра грузовых и легковых автомобилей, автофургонов и различных типов контейнеров (без их вскрытия) с целью обнаружения запрещенных к провозу вложений (контрабанды, оружия, взрывных устройств и т.п.).
Метод, используемый при проведении инспекции, основан на получении теневого рентгеновского изображения внутреннего содержимого досматриваемого объекта.
В системе используется узконаправленное высокоэнергетическое тормозное излучение, позволяющее в сочетание с многоэлементным Г-образным линейным детектором достичь высокой проникающей способности и производительности в сочетании с малой дозовой нагрузкой.

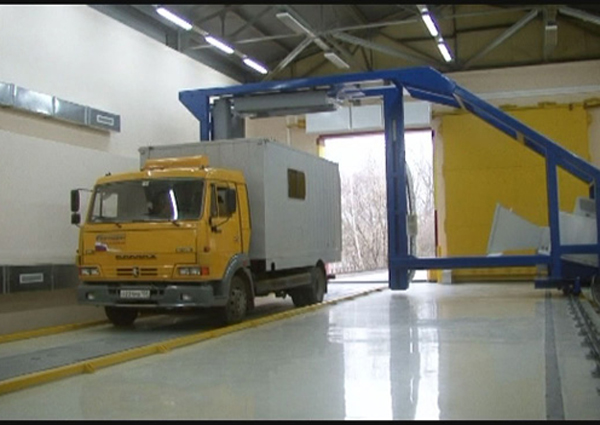

Комплекс размещается в отапливаемом ангаре и предназначен для круглосуточной и круглогодичной эксплуатации. Обследование автомобиля путем радиационного сканирования производится в автоматическом режиме. Теневое рентгеновское изображение представляется на дисплее системы управления комплексом.
Размеры контролируемых объектов (ШхВхД), м |
3х4х30* |
Дозовая нагрузка |
не более 5 мкЗв за одно обследование |
Производительность в час |
до 30-40 автомобилей |
Скорость сканирования, км/ч |
1.44 |
Источник тормозного излучения, МэВ |
с регулируемой энергией излучения 4-9 |
Тип детектора излучения |
Г-образный многоэлементный детектор |
Представление изображения |
черно-белое (4096 градации серого) или псевдоцвет- ное |
Размер элемента детектора (попе- речное сечение), мм |
5.0х5.0 |
Чувствительность по канавочному тесту в диапазоне толщин до 300 мм стали, % |
2 |
Система визуализации |
на базе высокопроизводительного персонального компьютера, оборудованного двумя мониторами 17” и 19” и устройством долговременного хранения архивов изображений на оптических дисках |
Возможность цифровой обработки изображений |
хранение ч/б или цветных архивов досмотренных объектов, увеличение отдельных участков изображения до 16 раз, обрезчение и контрастирование всего изображения и отдельных его участков, измерение и выделение объектов, разделение объектов по их плотности |
Питание системы сканирования |
от встроенного генератора или от сети трехфазного переменного тока 380 В (50 Гц) |
Общая потребляемая мощность, кВт |
не более 16 |
Условия эксплуатации комплекса |
температура от -35 до +45оС (влажность от 10 до 90%) |
