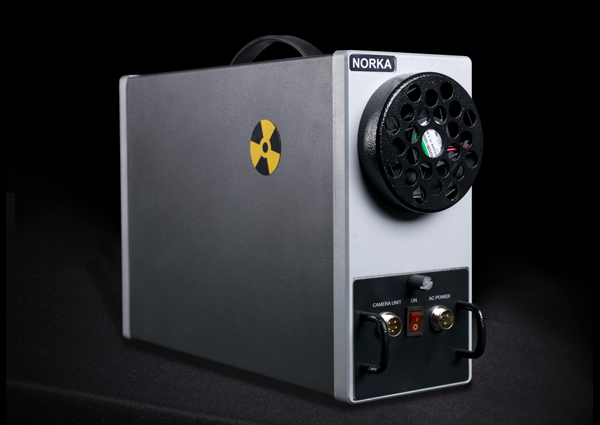

Рентгеновский аппарат РИ-160 выполнен по одноблочной схеме, при ко- торой в едином корпусе объединены излучатель, взаимозаменяемый блок питания (сетевой либо аккумуляторный) и блок управления.
Возможны два варианта включения высокого напряжения;
Рентгеновский аппарат РИ- 160 обладает уникальным сочетанием дефек- тоскопических характеристик: острый фокус (0,8 мм), что позволяет исполь- зовать малые фокусные расстояния, выход излучения из боковой стенки, ре- гулируемое анодное напряжение постоянного потенциала; малые габариты и масса, возможность автономного питания 24В, возможность встраивания в систему цифровой обработки и архивирования.
Примеры полученных режимов просвечивания при используемой плёнке D4 и толщине усили- вающих свинцовых экранов 0,09 мм. оптическая плотность снимков – не менее 1,5: чувстви- тельность снимков – 1 класс ГОСТ 7512-82 |
||||
Типоразмер, мм |
Напряжение, кВ |
Анодный ток, мА |
Время экспозиции на пленку, сек |
Фокусное расстояние, мм |
---|---|---|---|---|
Ø 14х2 |
120 |
1 |
110 |
225 |
Ø 16х2,5 |
120 |
1 |
150 |
225 |
Ø 20х2 |
120 |
1 |
110 |
320 |
Ø 136х2,5 | 120 | 1 | 540 | 610 |
Область применения:
Для контроля монтажных сварных соединений тонкостенных стальных тру- бопроводов внутри сосудов, отсеков и на сборочных стапелях летательных аппаратов. Контроль сварных соединений тонкостенных стальных и титано- вых сосудов и сосудов на основе алюминия при работе в рентгеновских ла- бораториях, в цеховых и полевых условиях.
Максимальное анодное напряжение/ ток, кВ/ мА |
160/ 1 |
Диапазон регулировки напряжения, кВ |
50 - 160 |
Диапазон времени экспозиции, с |
0 - 300 |
Размер фокусного пятна трубки, мм |
0,8 |
Угол раствора рабочего пучка, град. |
80 |
Просвечиваемая толщина (по стали), мм |
10 |
Полная мощность, потребляемая от сети, кВА, не более | 0,17 |
Защита от перегрева аппарата, град. |
автоматическая, 60 |
Масса рентгеновского аппарата кг, не более: с сетевым блоком питания/ с аккумулятором |
11,1/ 12,5 |
Габаритные размеры, мм |
390х140х340 (Н) |
Мощность экспозиционной дозы при анодном напряжении 160 кВ и токе анода 1,0мА на расстоянии 0,5 м от выходного окна, мГр/мин, не более |
96 |
Напряжение питающей сети переменного тока/ частота, В/ Гц |
100-260/ 50 (60) |
