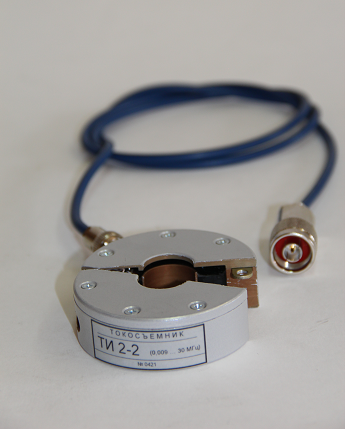

Модель: | ТИ2-2, токосъемник измерительный |
Для измерения силы тока радиопомех в сетях электропитания, линиях связи, управления и передачи данных и т.п. без разрыва электрических цепей в сочетании с измерительными приемниками, анализаторами спектра, селективными микровольтметрами, имеющими входное сопротивление 50 Ом. Изделие состоит из трансформатора токового и соединительного коаксиального кабеля. ТИ2-2 представляет собой кольцевой ферритовый сердечник с расположенной на нем обмоткой, помещенный в экранирующий торроидальный корпус с кольцевым разрезом по внутренней стороне тора. В основу работы прибора положен принцип действия пояса Роговского. Токосъемник соответствует по условиям эксплуатации группе 3 ГОСТ 22261-82. Прибор имеет свидетельство о проверке средства измерений. |
|
Технические характеристики: | |
Рабочий диапазон частот: | 0,009...30 МГц. |
Коэффициент калибровки токосъемника: | |
номинальное значение: | 0 Дб См; |
отклонение от номинального значения: | не более +1 дБ; |
неравномерность частотной характеристики: | не более 4 дБ; |
погрешность коэффициента калибровки: | не более +2 дБ. |
Значение рабочего тока (постоянного или переменного с частотой 50 Гц): | 25 А. |
Максимальный диаметр охватываемого проводника: | 18 мм. |
Габариты: | 70х70х22 мм. |
Длина соединительного коаксиального кабеля: | 1 м. |
