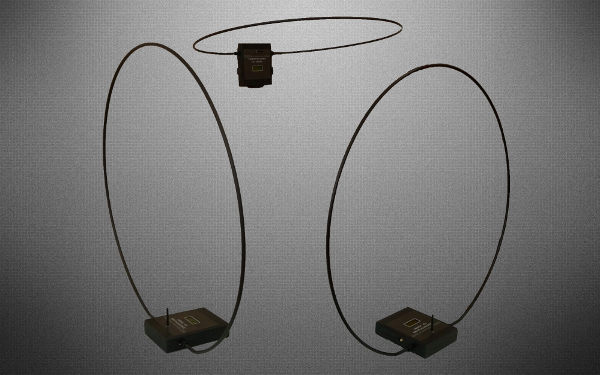

енератор шума ГШ-2500МС (исполнение ТИДН.464217.010-01), далее по тексту генератор исполнение 01, является техническим средством активной защиты информации и предназначен для маскировки информативных побочных электромагнитных излучений и наводок (ПЭМИН) персональных компьютеров, рабочих станций на объектах вычислительной техники до 1 категории включительно путём формирования и излучения в окружающее пространство электромагнитного поля шума и путём наведения маскирующего сигнала в отходящие цепи и инженерные коммуникации в широком диапазоне частот. Генератор исполнение 01 выполнен по 1 классу защиты и может применяться в выделенных помещениях до 1 категории включительно. Генератор исполнение 01 включает в себя три независимых генератора шума ГШ-2500МС основного исполнения ТИДН.464217.010. Для защиты информации от утечки за счёт ПЭМИН на объектах информатизации 1 категории антенные системы генератора исполнение 01 необходимо располагать в трёх взаимно перпендикулярных плоскостях. Рекомендации по размещению (установке) генератора исполнение 01 на объектах информатизации приведены в руководстве по эксплуатации ТИДН.464217.010 РЭ. Для защиты информации от утечки за счёт ПЭМИН в больших вычислительных центрах, в терминальных залах, мощных вычислительных комплексах рекомендуется использовать несколько генераторов исполнение 01, размещая их по периметру объекта. Максимальное расстояние между соседними генераторами исполнение 01 должно быть не более 20 метров.
Электромагнитные поля, создаваемые генератором исполнение 01 на расстоянии более 1 м от антенны, не превышают допустимого уровня при восьмичасовом пребывании персонала на рабочих местах и соответствуют ГОСТ 12.1.006, СанПиН 2.2.4.1191, а на расстоянии 10 м удовлетворяют требованиям ГКРЧ № 05-10-03-001 и ГОСТ Р 51318.22. Генератор исполнение 01 одновременно обеспечивает маскировку побочных информативных излучений (тип «А») и наводок (тип «Б»).
Технические характеристики
|
Потребляемая мощность, Вт | не более 5 |
Габаритные размеры: - блок генератора с излучающей антенной, мм - блок питания, мм - кронштейн, мм |
700 × 600x 35 110 × 96 × 66 122 × 92 × 66 |
Масса: - блок генератора с излучающей антенной, кг - блок питания, кг - кронштейн, кг |
не более 0,5 не более 0,52 не более 0,12 |
Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа |
+5 … +40 не более 80 84 … 106 |
Время наработки на отказ, час | не менее 10000 |
Ресурс, час | не менее 27000 |
Гарантийный срок эксплуатации, год | 3 |
Срок службы, лет | 10 |
Генератор шума ГШ-2500МС (исполнение ТИДН.464217.010) оснащён:
— системой визуальной и звуковой индикации нормального и аварийного режимов работы;
— счётчиком времени наработки в режиме формирования маскирующего сигнала;
— технологическим выходом для контроля и измерения основных эксплуатационных характеристик.
В генераторе шума ГШ-2500МС (исполнение ТИДН.464217.010) предусмотрена:
— регулировка интегрального уровня выходной мощности;
— защита органов регулировки от несанкционированного изменения и обнаружения несанкционированного доступа к ним.
Электропитание генератора шума ГШ-2500МС (исполнение ТИДН.464217.010) осуществляется от сети переменного тока напряжением (220+22−33) В и частотой (50±1) Гц через сетевой адаптер напряжением (5±0,4) В, потребляемый ток по цепи 5 В не более 500 мА (возможно подключение к USB порту персонального компьютера).
