Анализатор проводных линий ST 301 SPIDER

Предназначен для обнаружения и локализации подслушивающих устройств, гальванически подключённых к силовым и слаботочным проводным линиям проверяемого объекта.

Анализатор проводных линий ST 301 SPIDER предназначен для обнаружения и локализации подслушивающих устройств, гальванически подключённых к силовым и слаботочным проводным линиям. В ST 301 используются пассивные и активные режимы работы, которые позволяют обнаружить работающие, выключенные или неисправные подслушивающие устройства.

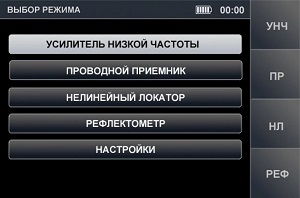

Функционально прибор состоит из четырёх каналов обнаружения.

Пассивные каналы:

1. «УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ» («УНЧ»)
2. «ПРОВОДНОЙ ПРИЁМНИК» («ПР»)

Активные каналы:

1. «НЕЛИНЕЙНЫЙ ЛОКАТОР» («НЛ»)
2. «РЕФЛЕКТОМЕТР» («РЕФ»)

Одновременно может работать только один канал.

Каждый канал работает в определенных режимах. Каждому режиму соответствует набор поисковых функций.

Функциональные возможности:

• обнаружение и анализ сигналов кабельных (динамических и электретных) микрофонов в слаботочных проводных линиях;
• активация электретных кабельных микрофонов путём подачи в линию напряжения смещения с целью их обнаружения;
• обнаружение сигналов подслушивающих устройств, передающих информацию по силовым и слаботочным линиям в частотном диапазоне 100 кГц - 180 МГц;
• обнаружение несанкционированных гальванических подключений к проводным линиям с помощью каналов «НЕЛИНЕЙНЫЙ ЛОКАТОР» и «РЕФЛЕКТОМЕТР»;
• измерение постоянного и переменного напряжения в проверяемой слаботочной линии.

• ехнические характеристики:
  Низкочастотный усилитель:
  Диапазон частот	20 - 25000 Гц
  Входное сопротивление	200 кОм
  Диапазон регулировки усиления	0 - 60 дБ
  Максимальная амплитуда сигнала на входе	10 В
  Спектральная плотность напряжения шума	6 нВ/Гц
  Диапазон установки напряжения смещения	± 26 В
  Форма представления сигнала	осциллограмма, спектрограмма
  Проводной приёмник:
  Диапазон частот	0,1 -  180 MГц
  Время сканирования всего диапазона	2 с
  Минимальный уровень обнаруживаемого сигнала	- 60 дБм
  Динамический диапазон	50 дБ
  Входное сопротивление	50 Ом
  Демодуляция	AM, FM
  Полоса пропускания фильтра	180 кГц
  Максимально допустимое напряжение в линии	250(AC) 80(DС) В
  Форма представления информации	спектрограмма, осциллограмма, таблица
  Нелинейный локатор:
  Амплитуда зондирующего сигнала	± 13 В
  Частота зондирующего сигнала	60 Гц
  Раздельная индикация чётных и нечётных гармоник	есть
  Минимально обнаруживаемый уровень нелинейных искажений	0,1 %
  Рефлектометр:
  Диапазон расстояний	3 - 150 м
  Погрешность измерений	± 3%
  Возможность работы в линиях под напряжением	нет
  Электропитание
  Встроенный Li-Pol аккумулятор с напряжением	3,7 В
  Время непрерывной работы	> 3 ч
  Время зарядки аккумулятора	5
  Масса и габариты
  Габариты основного блока	165 х 98 х 40 мм
  Масса основного блока	0,47 кг
  Масса комплекта в упаковке	4,4 кг

В комплект поставки ST 301 SPIDER входят:
1. Основной блок - 1 шт.
2. Зарядное устройство основного блока - 1 шт.
3. Флеш-карта - 1 шт.
4. USB-кабель - 1 шт.
5. Телевизионный разветвитель (1/2) - 1 шт.
6. Наушники - 1 шт.
7. Адаптер для проверки силовых линий - 1 шт.
8. Переходник TVm/Fm - 1 шт.
9. Переходник TVf/Fm - 1 шт.
10. Соединитель TVf/TVf - 1 шт.
11. Разветвитель RJ12 (1/2) - 1 шт.
12. Разветвитель RJ45 (1/2) - 1 шт.
13. Проходная розетка RJ12) - 1 шт.
14. Проходная розетка RJ45) - 1 шт.
15. Заглушка кабеля (RJ45) - 1 шт.
16. Адаптер для подключения многопроводного кабеля (с отверткой) - 1 шт.
17. Сумка для кабелей - 1 шт.
18. Телевизионный кабель (TVf/TVm - 1 шт.
19. Кабель для подключения к телевизионным розеткам (TVf) - 1 шт.
20. Кабель для подключения к компьютерным розеткам (RJ45) - 1 шт.
21. Кабель для подключения к телефонным розеткам (RJ12) - 1 шт.
22. Провод для подключения к экрану кабеля (игла) - 1 шт.
23. Кейс с ложементом - 1 шт.
24. Паспорт - 1 шт.
