Многофункциональные поисковые устройства ST 131 «ПИРАНЬЯ II» и ST131N предназначены для проведения мероприятий по обнаружению и определения местоположения специальных технических средств (СТС) негласного получения информации и выявления естественных и искусственно созданных каналов утечки информации.
-К основным типам СТС, на обнаружение которых ориентировано ST131, являются:
СТС с передачей информации по радиоканалу. К ним прежде всего относят:
Радиомикрофоны, включая устройства с накоплением информации и с псевдослучайной перестройкой частоты.
Телефонные радиоретрансляторы;
Радиостетоскопы;
Беспроводные видеокамеры;
Несанкционированно используемые сотовые телефоны и модемы стандартов GSM, 3G, DECT, а так же устройства с цифровыми каналами передачи данных стандартов WLAN, BLUETOOTH и WiMax.
CТС имеющие в своем составе устройства пространственного высокочастотного облучения;
радиомаяки для слежения за перемещением объектов.
СТС, использующие для передачи информации силовые линии сети переменного тока, абонентские телефонные линии, линии систем пожарной и охранной сигнализации.
СТС с передачей информации в инфракрасном диапазоне частот.
СТС с передачей информации в звуковом и ультразвуковом диапазоне частот.
-Конструкция ST131/ST131N предусматривает два основных режима работы:
Переносной, используя возможности основного блока и дополнительные приспособления
Стационарный с использованием оригинального программного обеспечения "ST131Analyzer.pro".
ОСОБЕННОСТИ:
Отличием ST131«ПИРАНЬЯ II» от ST131N является наличие в ST131N опции детектора нелинейных переходов в проводных линиях. Внешне отличия заключаются в наличии у ST131N дополнительного разъема SMAна передней панели основного блока и дополнительного четвертого провода у адаптера проводных линий (ST131AWL.N).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
МОДУЛЬ ЦИФРОВОЙ ОБРАБОТКИ СИГНАЛОВ
Диапазон частот одновременной обработки, МГц: 0.01-30
Разрядность АЦП: 10, 14 и 16
Количество точек БПФ: 32768 (с программным обеспечением ПО) 512 (для основного блока)
Полоса пропускания фильтра DDC, МГц: 0.01-10МГц
Демодуляторы: АМ, FM, SSB, TV (АМ)

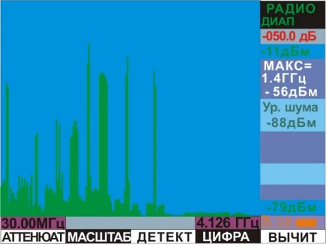

КАНАЛ "РАДИО"
УВЧ – конвертор ST131.UHF
Диапазон частот, МГц: 30-4400
Отображаемый уровень шумов, дБм
- весь диапазон - минус 75 (110 для ПО)
- в полосе 1кГц - минус 110
Максимальный уровень входного сигнала, дБм: 5
Скорость анализа, не менее, ГГц/сек: 10
Значения ширины полосы ПЧ, МГц: 1024, 512, 224, 112, 54, 28, 6.8, 2.5, 0.63, 0.15, 0.075, 0.04, 0.001 и 0.0005

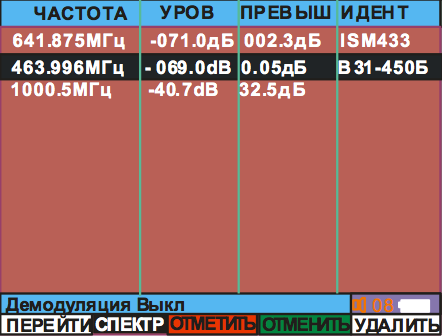

Идентифицируемые стандарты передачи данных: CDMA, GSM, 3G, WLAN, WiMAX, BLUETOOTH, DECT
Детектор СВЧ излучений ST131.SHF
Диапазон частот, МГц: 4000-18000
График зависимости мощности демодулированного сигнала на частоте 10 кГц от частоты СВЧ сигнала при падении на антенну электромагнитной волны с постоянной (не зависящей от частоты) напряженностью электрического поля 0,7 В/м
Пороговая чувствительность, дБм: минус 65
Ширина диаграммы направленности, град: 60-90
КАНАЛ "ПРОВОДНОЙ"
Диапазон частот 1, МГц: 0.01-30
Отображаемый уровень шумов в диапазоне, для ОБ, дБм, не хуже: минус 90 (120 для ПО)
Отображаемый уровень шумов в полосе 1кГц, для ОБ, дБм, не хуже: минус 125
Максимальный входной сигнал, дБм: 20
Максимально допустимое входное напряжение, В: 250
Значения ширины полосы ПЧ, КГц: 6800, 2500, 630, 150, 75, 40, 10, 5, 1 и 0.5
Значения усиления входного усилителя, дБ: минус 5, 1, 7, 13, 19, 25, 31, АРУ
Входное сопротивление, Ом: 50
Диапазон частот 2, кГц: 0.3 - 15
Отображаемый уровень шумов в диапазоне, дБм, не хуже: минус 115 (140 для ПО)
Максимальный входной сигнал, дБм: 20
Значения усиления входного усилителя, дБ: 14, 26, 38, 44, 50, 56, АРУ
Коэффициент ослабления синфазной помехи, не менее, дБ: 60
Максимально допустимое входное напряжение, В: 250
Диапазон частот 3, МГц: 30-3000
Отображаемый уровень шумов в диапазоне, дБм, не хуже: -90 (-100 для ПО)
в полосе 1кГц: -110
КАНАЛ "ОПТИЧЕСКИЙ"
Пороговая чувствтвительность, дБм: -75
Динамический диапазон, дБ, не хуже: 70
Полоса пропускания, кГц: 0.01-30000
ИФРАКРАСНЫЙ ДАТЧИК "ST131.IR"
Спектральный диапазон, нМ: 770-1600
Угол поля зрения, град: 15
Длина провода, м: 1.5
КАНАЛ "АКУСТОЭЛЕКТРИЧЕСКИЙ"
Диапазон частот, кГц: 0.01-125
Отображаемый уровень шумов в диапазоне, для ОБ, дБм, не хуже: минус 100 (148 для ПО)
Отображаемый уровень шумов в полосе 1кГц, для ОБ, дБм, не хуже: минус 120
Максимальный входной сигнал, дБм: минус 5
Значения усиления входного усилителя, дБ: 6, 14,20, 26, 34 и 40
МАГНИТНАЯ АНТЕННА "ST131.MF"
Диапазон частот, при неравномерности коэфф преобразов. 4дБ, Гц: 30 – 30000
Коэффициент преобразования, на частоте 1000Гц, В*м/А: 1.00±0.01
Пороговая чувствительность, А/м*Гц1/2 на частоте 1000Гц,не хуже: 2*10-6
ОСНОВНОЙ БЛОК
Габариты, мм: 190x97x50
Индикация: 3.5” 240x320, 262144цв.
Интерфейс: USB2.0 20МБ/сек
Потребляемый ток, А: 0.3-0.6
Источник питания: 6 батарей/аккумуляторов АА
КОМПЛЕКТАЦИЯ:
Основной блок - 1
УВЧ-конвертор ST131.UHF - 1

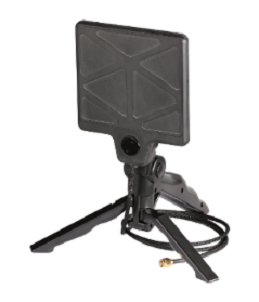

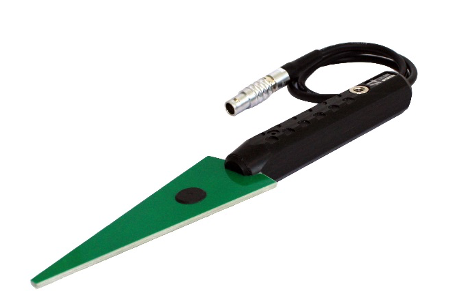

UHF антенна ST131.UHF.A - 1
Адаптер проводных линий ST131.AWL (ST131.AWL.N для ST131N) - 1
Телескопическая антенна - 1
Радиочастотный адаптер проводных линий ST131.RAWL - 1
Комплект щупов + насадки "Крокодил" + провод "Земля" - 1
Провод "Земля" - 1
Переходник "220" - 2
Переходник "F-BNC" - 1
Блок питания - 2
Подставка основного блока - 1
Наплечный ремень подставки основного блока - 1
Тренога - 1
Кабель USB - 1
Шестигранный ключ - 1
Батареи АА - 8
Головные телефоны - 1
USB flash-накопитель с программным обеспечением - 1
Техническое описание и инструкция по эксплуатации - 1
