PEGAS" v2.0 (ПЕГАС) - нелинейный радиолокатор

Прибор предназначен для обнаружения любых электронных устройств, в т. ч. скрытно установленных в помещении и автомобиле, содержащих полупроводниковые элементы (радиомикрофоны ("жучки"), мини-диктофоны, GPS-трекеры("маяки"), скрытые видеокамеры, мобильные телефоны ("GSM-передатчики") и т.п.) при проведении обследования. Принцип работы нелинейного локатора даёт практически 100%-ную гарантию обнаружения электронных устройств, в отличии от множества других поисковых приборов.

Назначение нелинейного локатора:

Нелинейный локатор предназначен для обнаружения любых электронных устройств, в т. ч. скрытно установленных в помещении и автомобиле, содержащих полупроводниковые элементы (радиомикрофоны ("жучки"), мини-диктофоны, GPS-трекеры("маяки"), скрытые видеокамеры, мобильные телефоны ("GSM-передатчики") и т.п.) при проведении обследования. Принцип работы нелинейного локатора даёт практически 100%-ную гарантию обнаружения электронных устройств, в отличии от множества других поисковых приборов.

Работа изделия

Изделие состоит из передатчика, двух приемников, блока обработки и индикации, блока антенн.

Передающая антенна в зоне действия своей диаграммы направленности создает электромагнитное поле. При появлении в этом поле какого-либо устройства, содержащего полупроводниковые элементы (диоды, транзисторы или контактные соединения двух и более металлических предметов при наличии окислов), приемники регистрируют появление сигналов второй и третьей гармоники частоты передатчика.

С выходов приемников сигналы поступают на блок обработки и индикации принимаемой информации. По светодиодным индикаторам, обозначенным красным и зеленым цветом, производится отчет уровней принятых сигналов на 2-й и 3-й гармониках.

Светодиодные индикаторы уровней сигналов приемников второй (красный) и третьей (зеленый) гармоник и индикатор уровня мощности передатчика (синий) расположены на антенном блоке.

О типе обнаруженного элемента с нелинейными характеристиками можно судить по соотношению уровню гармоник. Полупроводниковые элементы типа диод, транзистор формируют отраженный сигнал с максимумом на 2-й гармонике. Нелинейный элемент, образованный механическим контактом 2-х и более металлических предметов, формирует отраженный сигнал с максимумом на третьей гармонике. Для правильного определения отношения гармоник нельзя допускать перегрузки индикатора. В процессе работы с изделием необходимо использовать регулировки мощности передатчика и чувствительности приемников.

Для проверки работоспособности изделия необходимо применять Индикатор нелинейности, идущий в комплекте поставки.

Режим "20К" позволяет прослушивать низкочастотный сигнал работающего устройства (магнитофона, радиопередатчика, микрофонного усилителя). В этом режиме сигналы на частотах гармоник, принимаемые изделием, оказываются промодулированы низкочастотным сигналом, имеющимся в электронных цепях обнаруженного или исследуемого устройства.

Подобный режим работы изделия является мощным инструментом для получения более качественной информации о типе нелинейного элемента. Нелинейный элемент, образованный контактом металлических предметов, формирует сигнал с неустойчивым режимом приёма. При простукивании по исследуемому месту в головных телефонах будет появляться характерный звук, синхронный с ударами. Для получения этого эффекта при применении прибора достаточно лёгких ударов рукой по стене из железобетонных плит толщиной 15 см.

Изделие работает от аккумуляторной батареи. Ресурс батареи рассчитан на 4 часа непрерывной работы изделия.

Конструкция изделия

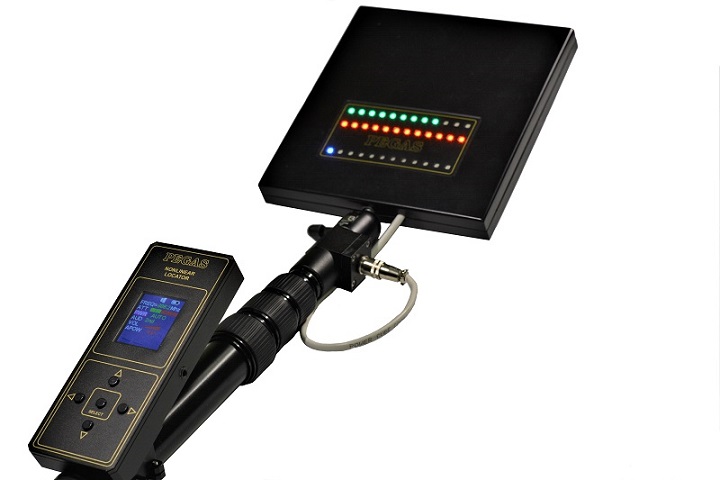

Локатор нелинейностей выполнен в виде неразборной конструкции, состоящей из антенного блока и ручки — штанги, соединённых между собой шарниром.

Кнопки управления и дисплей расположены на ручке прибора.

Порядок работы

Направить антенну изделия в сторону от оператора и других лиц, при этом в направлении излучения не должно предполагаться наличие крупных электронных изделий. (Монитор, телевизор.) Включить прибор, нажав на кнопку «on/off». При этом должны загореться световые индикаторы синего света.

Проверить работоспособность изделия, для чего:

• выбрать такую ориентацию антенны изделия, чтобы в головных телефонах не прослушивался низкочастотный сигнал и не загорались световые индикаторы уровня гармоник;
• не меняя ориентации антенны, поднести к нему имитатор 2-ой гармоники. В телефоне должен появиться звуковой сигнал и загореться один или более светодиодов красного индикатора.
• не меняя ориентации антенны, поднести к нему имитатор 3-ей гармоники. В телефоне должен появиться звуковой сигнал и загореться один или более светодиодов зеленого индикатора.

В случае загорания всех светодиодов на обоих индикаторах, что свидетельствует о перегрузке индикатора, необходимо отрегулировать чувствительность приёмников, переключая положения входных аттенюаторов. При уменьшении чувствительности приёмников расстояние обнаружения имитатора может уменьшаться.

Изделие считается готовым к работе. Уровень излучаемой передатчиком мощности оператор выбирает по своему усмотрению.
