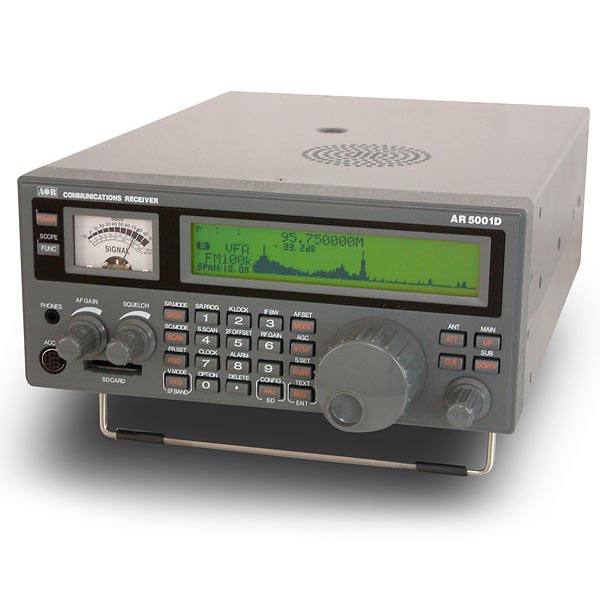

СКАНИРУЮЩИЙ ПРИЕМНИК AOR AR5001D

Модель AR5000 выпускалась с 1996 по 2008 год и  долгое время оставалась одним из самых популярных в мире сканирующих приемников. Новый приемник AR 5001D компании AOR унаследовал все функции предыдущей модели и предоставляет возможность контроля радиочастот в диапазоне от 40 кГц до 3150 МГц и, несомненно, найдет применение в правительственных, коммерческих и исследовательских организациях, занимающихся контролем эфира, поиском и обнаружением радиосигналов, распределением частот, изучением электромагнитной обстановки, анализом спектра радиосигналов. Управление всеми функциями AR 5001D осуществляется как с передней панели, так и через порты RS 232C и USB.

Основные технические особенности и возможности приемника AR 5001D:

• контроль и запись в память до 2000 значений частот, а также параметров установок;
• непрерывный контроль одной частоты или сканирование выбранных частот;
• поиск в полосе частот с легко вводимыми границами и шагом от 0,01до 999,99 кГц;
• одновременный прием сигналов в диапазонах HF (ниже 25 МГц) и VHF-UHF;
• обнаружение паразитных излучений, в том числе – импульсных помех;
• возможность обнаружения электронных подслушивающих устройств (жучков);
• контроль частотномодулированных аналоговых сигналов камер видеонаблюдения;
• контроль собственных радиоизлучений в рабочем диапазоне частот;
• цифровая обработка сигналов и анализ спектра с использованием специального ПО;
• запись демодулированного аудиосигнала на карту памяти формата SD или SDHC;
• возможность подключения внешних устройств к аналоговому выходу ПЧ (45 МГц).

Технические решения, реализованные в приемнике AR 5001D:

• оцифровка сигнала на уровне 3-й ПЧ (45 МГц) для дальнейшей цифровой обработки;
• применение цифрового генератора прямого синтеза в качестве гетеродина;
• возможность использования сигнала GPS для точной синхронизации гетеродина;
• цифровая архитектура по методу прямой выборки для диапазона частот ниже 25 МГц;
• опциональный декодер для демодуляции сигналов цифровых систем связи по стандарту APCO P-25;
• специализированное ПО, разработанное под Windows XP или старшие версии ОС.

Комплект поставки AOR AR 5001D

1. Приемник
2. Сетевой адаптер
3. Флэш-карта 2 ГБ
4. Инструкция по эксплуатации

Дополнительные опции

1. GP5001 - GPS приемник для синхронизации внутреннего опорного генератора
2. IQ5001-USB Модуль IQ (встраивается внутрь) для AR-5001D и AR-2300, в комплекте лицензионный Multi-PC USB ключ для привязки программы
3. ARL2300-Внешний сетевой интерфейс Ethernet для AR5001D и AR2300.Обеспечивает управление и передачу звука по LAN и IP.
4. P25 (APCO25)-модуль встраиваемый внуть для декодирования APCO25 (некодированный конвенциональный режим).
5. AS5001 -антенный переключатель.

Антенны.

1. DA3200 -антенна дискоконусная базовая, диапазон 25-3000 МГц, в комплекте кабель 15 метров.
2. DA5000 -антенна дискоконусная базовая, диапазон 700-3000 МГц.
3. DA6000 -антенна дискоконусная базовая, диапазон 700-6000 МГц.
4. SA7000 -антенна двухэлементная базовая, диапазон 0,03-2000 МГц, в комплекте кабель 15 метров.
5. MA500 -антенна автомобильная на магнитном основании, диапазон 50-1300 МГц, кабель 4 метра

6. Технические характеристики приемника AR5001D
   Перекрываемый частотный диапазон					40 кГц – 3,15 ГГц
   Типы принимаемых сигналов					USB/LSB, CW, AM, FM, WFM, FM-stereo, APCO P-25 (дополнительно)
   Нестабильность частоты					Не более ± 1× 10-6 (через 5 мин. прогрева) Не более ± 0,01 × 10-6 (по сигналам GPS)
   Приемная система		40 кГц – 25 МГц			Прямое преобразование Супергетеродин с 2-ным преобразованием Супергетеродин с 3-ным преобразованием Супергетеродин с 2-ным преобразованием
   		25 МГц – 200 МГц
   		200 МГц – 420 МГц
   		420 МГц – 3,15 ГГц
   Промежуточные частоты		1-я			294,5 МГц / 1,7045 ГГц 45,0 МГц / 294,5 МГц 45,0 МГц
   		2-я
   		3-я
   Интермодуляционные искажения 3 порядка					Не хуже + 20 дБм на 14,1 МГц Не хуже + 12 дБм на 50,0 МГц Не хуже + 7 дБм на 620,0 МГц
   Подавление помехи от зеркального канала					>70 дБ: 40 кГц – 25 МГц >50 дБ: 25 МГц – 2,0 ГГц >40 дБ: 2,0 ГГц – 3,15 ГГц
   Чувствительность
   Режим	SSB, CW			AM		FM		WFM
   Метод	10 дБ S/N			10 дБ S/N		12 дБ SINAD		12 дБ SINAD
   Фильтр	3 кГц			6 кГц		15 кГц		200 кГц
   40 кГц – 100 кГц	2,0 µВ			8,0 µВ
   100 кГц – 1,8 МГц	1,2 µВ			4,0 µВ
   1,8 МГц – 25 МГц	1,2 µВ			4,0 µВ
   25 МГц – 1 ГГц	0,3 µВ			2,0 µВ		0,7 µВ		1,8 µВ
   1 ГГц – 2,4  ГГц	0,3 µВ			2,5 µВ		0,7 µВ		1,8 µВ
   Избирательность
   CW – 500 Гц			-3 дБ: > 380 Гц				-80 дБ: > 500 Гц
   AM – 6 кГц			-3 дБ: > 5,5 кГц				-80 дБ: > 6,9 кГц
   SSB – 3 кГц			-3 дБ: > 2,7 кГц				-80 дБ: > 3,1 кГц
   NFM – 15 кГц			-3 дБ: > 14,2 кГц				-80 дБ: > 15,6 кГц
   WFM – 200 кГц			-3 дБ: > 200 кГц				-80 дБ: > 250 кГц
